Conas a nascann tú toilleoir CBB60?

An Freagra Díreach: Conas a CBB60 Toilleoir Nascann

Nascann toilleoir CBB60 go comhthreomhar trasna foirceannadh cúnta (rith) an mhótair — níl sé i sraith leis an bpríomhlíne cumhachta. Tá a dhá chríochfort neamh-polaraithe, mar sin níl aon taobh dearfach nó diúltach le bheith buartha faoi. Téann críochfort amháin chuig luaidhe foirceannadh cúnta an mhótair, agus nascann an ceann eile leis an teirminéal voltas líne (an pointe céanna a chothaíonn an príomh-foirceannadh). Cruthaíonn sé seo an t-athrú céime a theastaíonn ón mótar chun an chasmhóimint a ghiniúint agus a reáchtáil go héifeachtach.

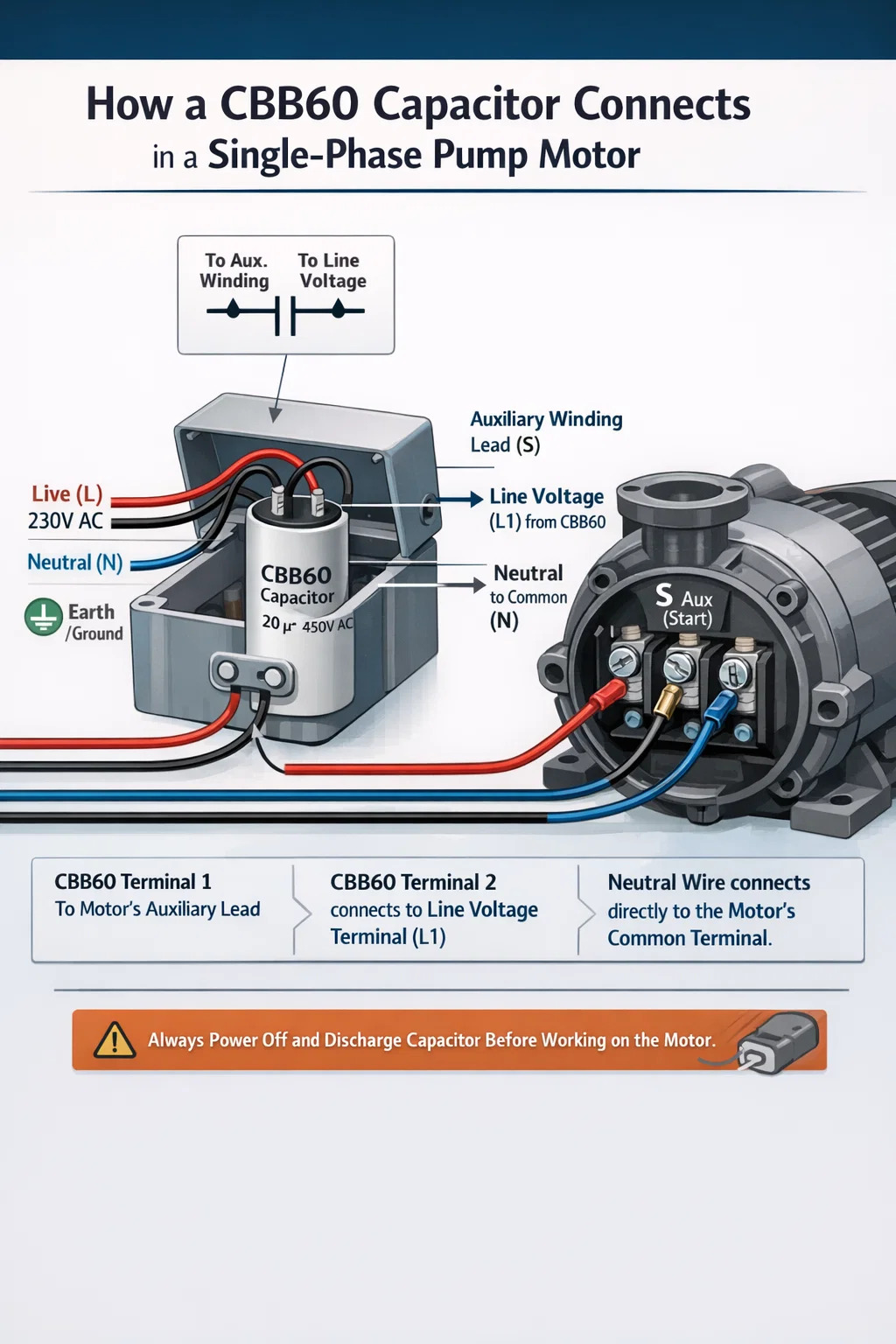

Don chás is coitianta - mótar caidéil aon phas le bosca toilleora seachtrach - tuirlingíonn an sreang beo ag teacht isteach agus luaidhe chúnta an mhótair ar an CBB60, agus nascann neodrach go díreach le críochfort coiteann an mhótair. Ritheann an mótar toisc go stiúrann sruth tríd an toilleoir an voltas soláthair thart ar 90 céim, ag táirgeadh an réimse maighnéadach rothlach nach féidir le soláthar aon phas amháin a chruthú.

Sula dteagmháil leat aon sreangú, stop an scoradán ciorcaid, deimhnigh voltas nialasach ag na críochfoirt mótair le iliméadar, agus scaoil an toilleoir trí fhriotóir 20,000-ohm. Is féidir le CBB60 muirearaithe ag 450 VAC voltas marfach a choinneáil ar feadh uaireanta tar éis an chumhacht a bhaint.

Cén fáth a bhfuil an Toilleoir CBB60 ann sa Chuaird

Ní féidir le mótair AC aon phas iad féin a thosú. Táirgeann soláthar aon phas réimse maighnéadach bíogach a aisiompaíonn treo 100 nó 120 uair in aghaidh an tsoicind (ag brath ar mhinicíocht eangaí 50 Hz nó 60 Hz) ach níl aon rothlú dúchasach aige. Chun casadh an rótar a dhéanamh, ní mór don mhótar dhá réimse maighnéadacha a dhíláithrítear sa spás agus san am araon — cumhacht dhá chéim a insamhladh go héifeachtach.

Soláthraíonn an toilleoir reáchtáil CBB60 an díláithriú ama. Toisc go dtreoraíonn sruth trí toilleoir an voltas trasna air thart ar 90 céim, tá an sruth sa bhfoirceannadh cúnta as céim leis an sruth sa phríomhfhoirceannadh. Cruthaíonn an dá shruth fhritháireamh seo dhá réimse maighnéadacha spásúla a tháirgeann éifeacht rothlach le chéile, a tharraingíonn an rótar isteach agus a chothaítear le linn na hoibríochta.

Murab ionann agus toilleoir tosaithe - a lasctar amach as an gciorcad le lasc lártheifeacha a luaithe a shroicheann an mótar thart ar 75% den luas rátáilte - fanann an CBB60 ceangailte go leanúnach le linn rith. Sin é an fáth go n-úsáideann sé tógáil scannán polapróipiléine miotailithe seachas ceimic leictrealaíoch: caithfidh sé voltas AC leanúnach a fhulaingt gan díghrádú. Rátálacha coitianta CBB60 le haghaidh réise mótair caidéil 6 µF go 100 µF , le rátálacha voltais de 250 VAC nó 450 VAC.

Uirlisí agus Ábhair le Bailiú Roimh Thosú

Má bhíonn an trealamh ceart ar láimh sula dtosaítear ar bun ní féidir tobchumadh i lár an phoist as a dtagann aicearraí neamhshábháilte.

• Ilmhéadar digiteach le feidhmeanna tomhais voltais agus toilleas AC (µF).
• Friotóir sceite: 20,000 ohms (20 kΩ) rátáilte ag 5W nó níos airde , le luaidhe inslithe
• Scriúróirí inslithe (ceann malaí agus Phillips)
• Sreangán stiall agus uirlis rocadh raicín
• Cónaisc spáda meánmhéide a d'oirfeadh do na críochfoirt CBB60 (go hiondúil spád baineann 6.3 mm)
• Téip leictreach nó feadáin ghreamaitheacha teas-laghdaithe
• Aimpmhéadar clamp (le haghaidh fíorú reatha iar-shuiteála)
• Léaráid sreangaithe an mhótair — priontáilte ar lipéad an ainmchláir, laistigh den chlúdach teirminéil, nó i ndoiciméadú an mhótair
• Coisbheart le tuaslagáin rubair agus lámhainní inslithe le rátáil voltais
• Gléas frithdhúnadh/tagout don scoradán ciorcaid má oibríonn sé i dtimpeallacht chomhroinnte nó tráchtála

Déan grianghraf den sreangú atá ann cheana féin ó dhá uillinn ar a laghad sula mbainfidh tú aon rud. I mboscaí acomhal plódaithe nó imfháluithe toilleora seachtracha, is fiú i bhfad níos mó an grianghraf seo ná iarracht a dhéanamh an sreangú a athchruthú ó chuimhne.

Nós Imeachta Ceangail Céim ar Chéim do Chaidéil Mhótair

Clúdaíonn an nós imeachta seo an suiteáil CBB60 is coitianta: caidéal uisce aon phas nó mótar caidéil linne, le imfhálú toilleora seachtrach nó leis an toilleoir díreach taobh istigh de bhosca teirminéil an mhótair. Baineann an loighic chéanna le comhbhrúiteoirí aeir, meaisíní níocháin, agus mótair lucht leanúna HVAC.

Céim 1 - Cumhacht Gearr agus Deimhnigh Zero Voltage

Múch an scoradán ciorcaid a bheathú an mhótair. Cuir gléas frithdhúnadh i bhfeidhm má tá sé ar fáil. Socraigh an t-ilmhéadar go voltas AC agus scrúdaigh críochfoirt ionchuir an mhótair. Caithfidh an léamh a bheith 0 V roimh dhul ar aghaidh. Ná bí ag brath ar lasc nó lasc ama a bheith san ionad múchta - fíoraigh leis an méadar go díreach.

Céim 2 - Scaoil an Toilleoir Láithreach

Coinnigh an friotóir scaoilte ag a chorp inslithe. Déan teagmháil le luaidhe amháin le gach ceann de na teirminéil toilleora ag an am céanna agus coinnigh ar feadh 5 soicind ar a laghad. Ansin déan iniúchadh trasna na teirminéil agus an t-ilmhéadar socraithe go voltas DC — deimhnigh go bhfuil an léamh ag 0 V nó gar dó sula mbaintear aon sreanga nó sula dteagmháil leat go díreach leis na teirminéil.

Céim 3 - Doiciméadaigh an Sreangú Reatha

Tóg grianghraif soiléire. Má tá dathanna sreinge débhríoch nó má roinneann sreanga iolracha críochfort, cuir lipéid bheaga téipe chumhdaigh ar gach sreang sula mbaintear rud ar bith. Tabhair faoi deara cé na sreanga a bhí nasctha le gach teirminéal toilleora agus cá háit a dtéann foircinn eile na sreanga sin sa chiorcad.

Céim 4 - Bain an Sean-Toilleoir

Tarraing na nascóirí spáda as na críochfoirt toilleora. Má tá siad creimthe agus nach féidir leo a bhaint, bain úsáid as greamairí inslithe chun greim a fháil ar an gcorp cónascaire - ná tarraing leis an tsreang féin riamh, mar is féidir leis seo an crimp a bhriseadh. Díscriú nó díghearr an lúibín gléasta agus bain an sean-toilleoir. Cuir ar leataobh é; ná gearr a chríochfoirt le chéile nó cuir i mbosca uirlisí miotail é.

Céim 5 — Sainaithin na Teirminéil Mhótair

Aimsigh bloc teirminéil an mhótair agus meaitseáil na lipéid leis an léaráid sreangaithe. I gcás mótair trí shreang (an chumraíocht is coitianta), is iad na críochfoirt:

• Coitianta (C): Nasc comhroinnte idir na príomhthosca agus na foirceannadh cúnta; nascann le neodrach
• Príomhlíonra (M nó R): Deireadh saor in aisce ar an bpríomhfhoirceannadh; nascann le voltas líne
• Tosaigh/Rith (S): Deireadh saor in aisce na foirceannadh cúnta; nascann sé le críochfort amháin den CBB60

Má tá na lipéid teirminéil in easnamh nó doléite, sainaithin iad trí thomhas friotaíochta. Tomhais an fhriotaíocht idir na trí phéire sreang. An péire leis an friotaíocht is airde is M–S (an dá foirceannadh sa tsraith). Is é C–M an péire ag a bhfuil an fhriotaíocht is ísle (an príomhthoscadh amháin, sreang níos troime). Is í an fhriotaíocht idirmheánach ná C–S (foirceannadh cúnta amháin). Is é C an sreang is coiteann don dá léamh is ísle.

Céim 6 - Déan na Naisc CBB60

An nasc caighdeánach do mhótar aon phas atá á rith ag toilleoir:

• Críochfort 1 CBB60 → Críochfort foirceannadh cúnta an mhótair (S nó Z1)
• Críochfort 2 CBB60 → Teirminéal voltais líne (L1, críochfort céanna a chothaíonn an príomhfhoirceannadh)
• Neodrach (N) → Teirminéal Coitianta an Mhótair (C) go díreach, ní tríd an toilleoir

Crimp chónaisc spád úr ar na foircinn sreang má tá na seanchinn creimthe nó dífhoirmithe. Brúigh gach cónascaire spád go hiomlán ar a chríochfort toilleora go dtí go suíonn sé le cliceáil nó friotaíocht daingean. Níl cónascaire is féidir a bhaint le brú méar éadrom ina suí i gceart.

Céim 7 - Feistigh an Toilleoir go Slán

Dún an CBB60 isteach ina lúibín nó ina strap ionas nach féidir leis creathadh go saor. Tuirseann tonnchrith mótair a tharchuirtear chuig toilleoir gan tacaíocht na naisc luaidhe inmheánacha le himeacht ama, rud a chruthaíonn teip ciorcaid oscailte. Cinntigh nach ndéanann an comhlacht toilleora teagmháil le haon dromchlaí mótair te, imill ghéar miotail, nó páirteanna gluaisteacha mar lanna lucht leanúna nó tiomántáin crios.

Céim 8 - Athchóirigh Cumhacht agus Oibríocht Tástála

Cuir an clúdach críochfoirt in ionad nó dún an t-imfhálú toilleora. Athchóirigh an chumhacht ag an scoradán agus breathnaigh ar thús an mhótair. Ba cheart go sroichfeadh sé lánluas laistigh de 1 go 3 soicind gan aon leisce, portaireacht nó iarrachtaí arís agus arís eile. Le haghaidh caidéal, ba chóir go dtosódh sreabhadh uisce go pras. Má chromann an mótar gan sníomh, gearr an chumhacht láithreach — tá sé ag tarraingt sruth an rótair faoi ghlas (go hiondúil 5 go 7 n-uaire an gnáthsruth reatha) agus róthéamh agus déanfaidh sé damáiste do na foirceannadh laistigh de 20 go 30 soicind.

An CBB60 a shreangú in Imfhálú Toilleora Seachtrach

Go leor mótair aon phasála - go háirithe caidéil dromchla, caidéil forimeallacha, agus boscaí rialaithe caidéil intumtha - suiteálann an CBB60 i imfhálú plaisteach nó miotail ar leith seachas taobh istigh de bhosca teirminéil an mhótair féin. Simplíonn an socrú seo athsholáthar toilleora agus cosnaíonn sé an comhpháirt ó theas mótair.

De ghnáth tá ceithre chríochfort nó dhá phéire pointí iontrála sreinge ag an imfhálú seachtrach. Leanann an sreangú taobh istigh an socrú seo:

• Téann príomhlíonra beo (L) isteach sa imfhálú agus nascann sé le críochfort amháin CBB60 agus téann sé tríd go dtí príomh-luaidhe foirceannadh an mhótair.
• Ceanglaíonn luaidhe foirceannadh cúnta an mhótair leis an teirminéal CBB60 eile taobh istigh den imfhálú
• Gabhann neodrach príomhlíonra (N) díreach tríd go dtí críochfort coiteann an mhótair gan teagmháil a dhéanamh leis an toilleoir
• Ceanglaíonn talamh/talamh leis an bhfráma mótair agus ní idirghníomhaíonn sé le ciorcad an toilleora

Nuair a bhíonn an t-imfhálú ina aonad séalaithe nó leathshéalaithe a dhíoltar mar chomhthionól iomlán, tá an CBB60 taobh istigh de réamh-sreangaithe agus ní nascann an suiteálaí ach na cáblaí soláthair príomhlíonra agus mar thoradh ar eitilt mótair go críochfoirt seachtracha an bhosca. Sa chás seo, is é an t-aon chinneadh ná a chinntiú go dtagann an t-athsholáthar CBB60 atá suiteáilte taobh istigh den bhosca go díreach leis an tsonraíocht bhunaidh.

Freastalaíonn roinnt boscaí seachtracha ar mhéid sonrach toilleora fisiceach agus spásáil teirminéil. Tomhais toisí an aonaid bhunaidh - airde, trastomhas (do chásanna cruinne), agus spásáil teirminéil - sula n-ordaítear ceann eile. D'fhéadfadh sé nach n-oirfeadh CBB60 le rátálacha leictreacha cearta ach toisí fisiceacha míchearta don lúibín gléasta fiú dá mbeadh an sreangú comhionann.

Cumraíochtaí Nasc CBB60 Thar Chineálacha Mótair Éagsúla

Tá difríocht idir na lipéid críochfoirt agus an socrú fisiceach idir monaróirí mótair agus iarratais, ach tá an gaol ciorcad bunúsach mar an gcéanna i gcónaí: droichead CBB60 an cosán foirceannadh cúnta i gcomhthreo. Léiríonn an tábla thíos na cumraíochtaí is coitianta.

An Léaráid Sreangaithe Mótair a léamh chun na Teirminéil Cearta a Aimsiú

Baineann an léaráid sreangú mótair amach an obair tomhais go hiomlán. Tá sé priontáilte ar lipéad greamaithe den tithíocht mótair, taobh istigh de chlúdach an bhosca teirminéil, nó ar bhileog ar leith. Ag foghlaim conas an dá phíosa eolais a theastaíonn uait a bhaint amach — cá bhfuil na foircinn chúnta tochrais agus cén teirminéal a iompraíonn línevoltas — tógann sé níos lú ná nóiméad tar éis duit na siombailí a bheith ar eolas agat.

Siombail Toilleora ar Léaráidí Mótair

Taispeántar an CBB60 mar dhá líne ingearacha chomhthreomhara ar chomhmhéid (cineál AC neamh-polaraithe). Ceanglaíonn líne amháin den tsiombail leis an tsiombail coil foirceannadh cúnta; nascann an líne eile leis an gcosán voltas líne. Lean an dá phointe nasctha seo ar an léaráid chuig na lipéid teirminéil fhisiciúla ar an mótar, agus is iad sin do dhá phointe nasc CBB60.

Córais Lipéad Teirminéil de réir Réigiúin

• IEC / Eorpach: Príomhchríochfoirt foirceannadh U1, U2; críochfoirt foirceannadh cúnta Z1, Z2. Nascann CBB60 trasna Z1 agus Z2 (nó Z1 le U1 i roinnt cumraíochtaí)
• Mheiriceá Thuaidh: Teirminéil lipéadaithe T1, T2, T3 nó Coiteann, Rith, Tosaigh. Nascann CBB60 idir Rith agus Tosaigh (nó Voltas Tosaigh agus líne)
• Mótair caidéil na Síne (formhór na n-iarratas CBB60): Sreanga dathchódaithe seachas críochfoirt lipéadaithe. Dubh = príomhfhoirceannadh, Dearg = foirceannadh cúnta, Buí-Glas = cré. Nascann CBB60 idir an sreang dearg agus an sreang dubh (taobh líne)

Ag Lorg Teirminéil Gan Léaráid Ag Úsáid Tomhais Friotaíochta

Ar mhótar trí shreang nach bhfuil aon léaráid ar fáil, úsáid an t-ilmhéadar i mód ohms chun an fhriotaíocht idir na trí theaglaim sreang go léir a thomhas:

• Taifead na trí léamh go léir: A–B, A–C, B–C
• Is é Príomh-Thús an péire friotaíochta is airde (an dá foirceannadh i sraith). Sampla: 23 Ω
• Is í an péire friotaíochta is ísle ná Coiteann–Príomh (príomhthochrú amháin, sreang níos tiús). Sampla: 8 Ω
• Is é an péire meánfhriotaíochta ná Common-Start (touchtú cúnta amháin, sreang níos tanaí). Sampla: 15 Ω
• Is í an tsreang atá le feiceáil sa léamh is ísle agus sa mheánléamh ná Coiteann (C)
• Ceanglaíonn CBB60 idir Tosaigh (S) agus an críochfort líne (an sreang chéanna le pointe soláthair an Phríomhfheidhmeannaigh)

Oibríonn an modh seo go hiontaofa ar aon mhótar caighdeánach aon phas a ritheann toilleoir beag beann ar lipéadú, aois nó tír déantúsaíochta.

Botúin Chriticiúla Sreangaithe agus A nIarmhairtí

Cruthaíonn gach ceann de na hearráidí seo a leanas toradh intuartha agus indiagnóisithe. Coisctear athoibriú má bhíonn eolas agat orthu roimh ré, cosnaíonn sé an mótar, agus seachnaíonn sé guaiseacha sábháilteachta.

An CBB60 i Sraith a nascadh leis an Líne Chumhachta

Má chuirtear an toilleoir idir an príomhlíonra agus an t-ionchur mótair — seachas trasna an tochrais chúnta — cuirtear teorainn leis an sruth is féidir leis an mótar a tharraingt trí bhac an toilleora. Ag 50 Hz, tá impedance de thart ar 127 óm ag toilleoir 25 µF, a theorannaíonn an sruth faoi 1.8 A ag 230 V. Teastaíonn 3 go 4 A do ghnáthmhótair caidéil 750 W le rith. Ní thosóidh an mótar nó ní bheidh sé ag stalla faoi aon ualach brí, agus beidh taithí ag an toilleoir ar strus reatha lasmuigh dá pharaiméadair dearaidh.

Ag Úsáid an Luach Toilleas Mícheart

Ríomhann dearthóirí mótair an toilleas riachtanach go beacht do gach cumraíocht foirceannadh. A CBB60 20% faoi bhun toilleas rátáilte laghdaítear an chasmhóimint tosaigh go suntasach agus go n-imeoidh an mótar níos teo ná mar a shonraítear. Déanann toilleoir atá 20% os cionn luach rátáilte an iomarca reatha tríd an bhfoirceannadh cúnta, é a róthéamh agus insliú foirceannadh táireach níos tapúla ná mar is gnách. Meaitseáil go díreach an luach µF i gcónaí, nó fan laistigh de ±5% de shonraíocht ainmchlár an mhótair.

Voltas Faoi-Rátáil

Níl ach corrlach voltais 9% os cionn an tsoláthair ainmniúil ag CBB60 le rátáil 250 VAC i gcóras 230 V. Tá luaineachtaí voltas greille de ±10% caighdeánach i bhformhór na dtíortha. Le linn teagmhais ardvoltais, féadfaidh an toilleoir 253 V a fheiceáil — os cionn a rátáil cheana féin. Suiteáil a 450 VAC rátáil CBB60 in aon fheidhmchlár 230 V chun corrlach leordhóthanach a áirithiú i gcoinne gnáthathrú voltais agus spící neamhbhuan araon.

Ceanglóir Spade Scaoilte Fit

Tugann cónascaire spád nach bhfuil ina suí go hiomlán ar chríochfort CBB60 friotaíocht teagmhála ag an acomhal. Faoi ualach-sruth, gineann an fhriotaíocht seo teas a ocsaídíonn na dromchlaí teagmhála, rud a mhéadaíonn an fhriotaíocht i dtimthriall millteach. Is é an toradh deiridh ná iompar tosaigh mótair eadrannach nó cónascaire dóite. Ba cheart go mbeadh brú láimhe daingean ag teastáil ó gach spád chun suíocháin a dhéanamh agus níor cheart go mbeifí in ann é a bhaint trí chuing mhín gan uirlis.

Gan bacadh le Urscaoileadh Capacitor

Is féidir le CBB60 rátáil ag 450 VAC muirear a choinneáil ag druidim leis an voltas sin ar feadh uaireanta tar éis an chumhacht a dhínascadh. Is é an fuinneamh atá stóráilte i toilleoir 40 µF luchtaithe go 400 V ná 3.2 giúl - is leor chun dóite trom nó teagmhas cairdiach a chruthú má dhéantar teagmháil trasna an chliabhraigh. Ná déan teagmháil le críochfoirt toilleora riamh, lig dóibh dul i dteagmháil lena chéile, ná lig d’uirlisí iad a dhroicheadú gan an nós imeachta urscaoilte a chríochnú leis an bhfriotóir ar dtús agus 0 V a fhíorú leis an iliméadair.

Fíorú an Nasc CBB60 An bhfuil Ceart Tar éis Cumhacht Suas

Deimhníonn trí sheiceáil thapa tar éis an chumhacht a athchóiriú go bhfuil an suiteáil ceart go leictreach agus go bhfuil an mótar ag feidhmiú laistigh den tsonraíocht.

Seiceáil 1 — Tosaigh Mótair Ghlan

Ba cheart don mhótar luasghéarú ó stad gan stad go lánluas i 1 go 3 soicind gan aon chromadh, leisce nó meilt inchloiste. Ciallaíonn cró gan aon rothlú seafta go bhfuil an mótar faoi ghlas - gearr an chumhacht laistigh de 5 soicind chun damáiste foirceannadh a chosc agus an sreangú a athsheiceáil.

Seiceáil 2 — Reatha á Rith Laistigh de Rátáil Ainmchláir

Clamp an t-aimpmhéadar timpeall na sreinge beo agus tomhais an sruth reatha tar éis 2 go 3 nóiméad oibríochta faoi ualach. Ba chóir go mbeadh an léamh ag an aimpéaráiste lánualach (FLA) nó faoina bhun ar ainmchlár an mhótair. Léiríonn léamh atá níos mó ná 10% os cionn ainmchlár FLA faoi ghnáthchoinníollacha ualaigh earráid neamhréire toilleas nó earráid sreangaithe ar cheart a imscrúdú sula leanfar den oibríocht.

Seiceáil 3 — Voltas ar fud Teirminéil CBB60 agus tú ar Rith

Agus an mótar ag rith, déan an voltas AC a thomhas go cúramach ar fud an dá chríochfort CBB60 ag baint úsáide as an multimeter socraithe go voltas AC. I mótar sreangaithe toilleora i gceart, is gnách go mbíonn an voltas seo ann 1.1 go 1.5 uair an voltas soláthair — maidir le soláthar 230 V, bí ag súil le 250 go 340 V a léamh trasna na gcríochfort toilleora. Is gnách é seo: eascraíonn sé as an idirghníomhaíocht athshondach idir an toilleoir agus an ionduchtacht foirceannadh mótair. Féadfaidh léamh atá díreach comhionann le nó níos ísle ná an voltas soláthair a léiriú nach bhfuil an toilleoir sa chiorcad i ndáiríre nó go bhfuil sé sreangaithe go mícheart.

Roghnú an Athsholáthair Ceart CBB60 Roimh Aon Nasc a Dhéanamh

Tá sé éasca CBB60 a nascadh i gceart. Nuair a nasctar an CBB60 mícheart i gceart, cruthaítear mótar teip nó tearcfheidhmíochta fós. Deimhnigh na paraiméadair seo ar an aonad athsholáthair roimh shuiteáil.

Maidir le haon fheidhmchlár caidéil nó comhbhrúiteora 230 V, is é an moladh praiticiúil ná CBB60 rátáil ag an toilleas ceart le a Rátáil voltais 450 VAC agus rátáil teochta 85°C nó níos airde . Soláthraíonn an teaglaim seo an corrlach voltais agus an spás cloiginn teirmeach nach ndéanann an tsonraíocht choiteann 250 VAC / 70 ° C, go háirithe i gcás suiteálacha lasmuigh nó suiteálacha ard-timthriallta nuair is minic a sháraíonn teocht chomhthimpeallach 40 ° C timpeall imfhálú an mhótair.
