Sonraíochtaí & Feidhmchláir Toilleora C65R agus CBB65 a thuiscint

Forbhreathnú Díreach agus Conclúid Feidhmiúil

Tá an toilleoir c65r agus an níos leithne toilleoir cbb65 feidhmíonn an teaghlach mar chomhpháirteanna ríthábhachtacha san innealtóireacht leictreach nua-aimseartha, ag gníomhú go príomha mar toilleoirí rith mótair d'fheidhmchláir srutha ailtéarnaigh ard-éilimh (AC). Go struchtúrach, soláthraíonn na comhpháirteanna seo an t-athrú céime leanúnach a theastaíonn chun mótair ionduchtaithe aon phas a choinneáil ag rith go réidh i gcórais téimh, aerála, aerchóirithe (HVAC), agus córais pumpála tionsclaíochta. Is é an chonclúid oibríochta díreach go mbraitheann roghnú idir múnla caighdeánach agus éagsúlacht C65R tromshaothair go hiomlán ar an lamháltas toilleas microfarad (µF) riachtanach, buaicphointí voltais suas le 450V AC, agus foircneacha teochta comhshaoil. Má roghnaítear toilleoir reáchtála atá meaitseála go cruinn, cuirtear cosc ar róthéamh mótair, laghdaítear tomhaltas fuinnimh, agus leathnaíonn sé saolré oibriúcháin an chomhbhrúiteora nó an mhótair lucht leanúna a thacaíonn sé.

Ainmníocht Theicniúil CBB65 agus C65R Capacitors a dhíchódú

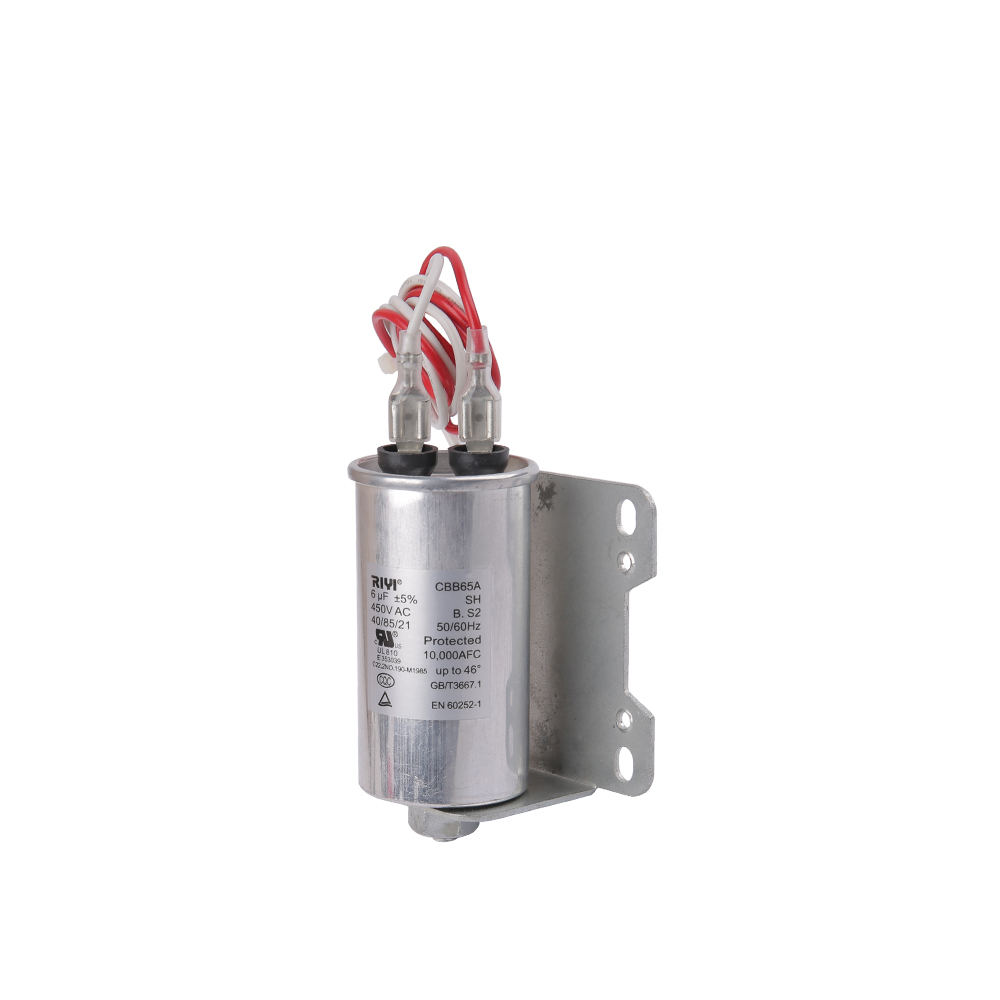

Chun ainmniú na gcomhpháirteanna seo a thuiscint ní mór coinbhinsiúin um ainmniú tionsclaíochta a bhriseadh síos. Léiríonn an téarma CBB65 cineál sonrach toilleora scannán polapróipiléine miotalaithe. I gcaighdeáin idirnáisiúnta códaithe, seasann an litir C do toilleoir, comharthaíonn an chéad B ábhar tréleictreach polapróipiléine, agus seasann an dara B go n-úsáideann sé dearadh ciseal scannáin. Is táscaire caighdeánach tionscail é an iarmhír uimhriúil 65 do struchtúir sábháilteachta ardvoltais, ola-líonta, frithphléasctha.

Tá an designation toilleoir c65r is minic a dhíríonn siad ar línte táirgí sonracha monaróra nó ar dhearaí treisithe atá optamaithe le haghaidh feidhmeanna ard-iontaofachta, a chomhtháthaítear go minic in aonaid chomhdhlúthadáin chónaithe préimhe. Is minic a leagann an "R" béim ar chéimseata chruinn fhisiciúil nó ar mhéadracht fheabhsaithe tógála tromshaothair atá oiriúnaithe do thimpeallachtaí oibríochta dochta. Úsáideann na toilleoirí seo sraith thar a bheith tanaí d’alúmanam nó cóimhiotal since-alúmanam arna thaisceadh ar bhonn scannán polapróipiléine chun fuinneamh leictreach a stóráil agus a scaoileadh go héifeachtach.

Sonraíochtaí Teicniúla Lárnacha agus Maitrís Feidhmíochta

Nuair a bhíonn toilleoir cbb65 nó coibhéis speisialaithe C65R á meas, déanann innealtóirí paraiméadair leictreacha ar leith a mheas chun comhoiriúnacht an chórais a chinntiú. Áirítear ar na rátálacha bunscoile toilleas ainmniúil, cumas voltais, comhoiriúnacht minicíochta, agus tairseacha caoinfhulaingt teochta.

Tábla 1: Comparáidí sonraíochta teicniúla idir polaiméir caighdeánach agus feistí sraith C65R láidir.
Paraiméadar Méadrach	Raon Caighdeánach CBB65	Feidhmíocht Préimh C65R
Voltas Rátáilte (VAC)	370V go 440V AC	Suas le 450V AC
Raon Toilleas (µF)	15 µF go 80 µF	Luachanna dé agus Aonair suas go 100 µF
Caoinfhulaingt toilleas	móide nó lúide 5 faoin gcéad	móide nó lúide 5 faoin gcéad stable
Aicme Teochta	-40 céim go 70 céim C	-40 céim go 85 céim C
Fachtóir Diomailt	níos lú ná 0.002 ag 50Hz	níos lú ná 0.0015 feabhsaithe

Feidhmchláir Dhé-Rith vs Creataí Córais Aon-Luach

I gcórais comhdhlúthadáin aerchóirithe tipiciúla, tá eastát réadach laistigh den bhosca rialaithe leictreachais teoranta go mór. Mar thoradh ar an teorannú seo d'fhorbair dearaí dé-reáchtáil, atá le fáil go forleathan i toilleoir cbb65 roghanna. Tá dhá chríochfort ag aonad aonluacha agus tacaíonn sé le mótar amháin, mar shampla séidire foirnéise tiomnaithe nó lucht leanúna sceite tionsclaíoch.

Os a choinne sin, i gcumraíocht dé-reáchtáil tá dhá thoilleoir ar leith taobh istigh d’aon chuasán miotalach a roinneann cosán neodrach inmheánach coiteann. Aithnítear an dearadh seo go héasca ag trí chríochfort barr lipéadaithe go soiléir:

Críochfort HERM: Ceanglaíonn sé seo go díreach le foirceannadh mótair an chomhbhrúiteora heirméiteach, ag seachadadh an t-athrú céime ard-acmhainne riachtanach, idir 35 µF agus 60 µF de ghnáth.
Críochfort FAN: Téann sé seo díreach chuig foirceannadh mótair an lucht leanúna comhdhlúthadáin lasmuigh, a éilíonn rátáil toilleas níos ísle, de ghnáth idir 3 µF agus 10 µF.
Críochfort COM: Tá an common terminal serves as the return leg connecting directly to the incoming main power line contactor.

De réir sonraí allamuigh arna bhfoilsiú ag Lámhleabhar Oiliúna Sármhaitheasa HVAC, úsáideann breis is ochtó faoin gcéad de na oiriúntóirí aerchóirithe córais scoilte cónaithe nua-aimseartha cumraíocht dé-reáchtáil chun spás a chaomhnú agus chun comhaireamh comhpháirteanna a laghdú le linn cóimeála déantúsaíochta.

Meicnic Féin-Leighis Inmheánach agus Gnéithe Sábháilteachta Struchtúrtha

Tá an Self-Healing Phenomenon

Ceann de bhuntáistí struchtúracha na nua-aimseartha toilleoir c65r is é a chumas féin-leighis bhunúsach. Nuair a tharlaíonn spike voltais logánta nó miondealú tréleictreach mar gheall ar theas oibriúcháin iomarcach, pollann stua leictreach nóiméad an ciseal scannán polapróipiléine ultra-tanaí. Toisc go bhfuil an sciath miotalaithe thar a bheith tanaí, déanann an teas a ghineann an micrea-stua an scannán miotalach thart ar an bpointe pollta a ghalú láithreach. Baineann an vaporization seo an ciorcad gearr, rud a ligeann don fheiste leanúint ar aghaidh ag rith gan bhriseadh le caillteanas diomaibhseach san aschur iomlán microfarad.

Cosaint ar Idirbhriseadh atá íogair ó thaobh brú

Nuair a bhíonn lochtanna inmheánacha tromchúiseacha mar thoradh ar ghiniúint gáis ó dhianscaoileadh ola, cosnaíonn meicníocht sábháilteachta comhtháite an córas. Tá idirbhriseadh inmheánach brú-íogair sna toilleoirí seo. De réir mar a thógann brú laistigh den tithíocht alúmanam gan uaim, leathnaíonn an clúdach barr amach beagán. Briseann an leathnú fisiceach seo sreanga naisc inmheánacha atá ceangailte go díreach leis na teirminéil, ag aonrú an chomhpháirt teipthe go hiomlán sula bhféadfaidh an cásáil seachtrach ola a réabadh nó a sceitheadh ar rialtáin íogaire leictreacha.

Tástáil Diagnóiseach Céim ar Chéim agus Fíorú Iliméadair

Nuair a theipeann ar aonad HVAC lasmuigh dul i ngleic, rud a fhágann go dtagann fuaim chromáin ar leith ón gcomhbhrúiteoir, ní mór do theicneoirí diagnóis fhisiceach agus leictreach a dhéanamh. Teastaíonn forghníomhú beacht ón bpróiseas seo chun sláine oibriúcháin an chomhpháirte a dhearbhú.

Céim 1: Leithlisiú Sábháilte agus Amharciniúchadh

Sula dteagmháil le haon chomhpháirt inmheánach, ní mór do theicneoirí an lúb tarraingthe cumhachta príomhsheirbhíse a dhícheangal. Úsáideann siad friotóir chun aon lucht leictreach stóráilte a fhuiliú go sábháilte trasna na dteaglaim teirminéil. Seo a leanas iniúchadh fisiceach: má tá an chuma ar an gclúdach barr cruinneachán nó ata, tá an t-idirbhriseadh brú inmheánach tuislithe, rud a éilíonn athsholáthar láithreach. Deimhníonn sceitheadh ola timpeall na rónta críochfoirt teip struchtúrach freisin.

Céim 2: Micreafarad a Thomhas agus a Mheastóireacht

Tá an technician detaches the wiring harness and switches a digital multimeter to the capacitance setting (denoted by the microfarad symbol). The testing procedure follows a strict path:

Cuir taiscéalaí amháin ar an teirminéal COM agus cuir an dara ceann díreach ar an teirminéal HERM. Cuir an léamh amach go díreach i gcomparáid le luach rátáilte an lipéid.
Bog an dara luaidhe anonn go dtí an teirminéal FAN chun luach an chiorcaid lucht leanúna níos ísle a fhíorú go neamhspleách.
Má léann aonad rátáilte 45 móide 5 µF faoi bhun 42.75 µF ar an gciorcad HERM, beidh an mótar thíos le sciorradh, rud a mbeidh gá le hathsholáthar.

Roghnú an Chomhpháirt Athsholáthair Chuí

Nuair a bhítear ag lorg athsholáthair comhionann nó uasghrádaithe do theip toilleoir c65r , cuireann treoirlínte comhoiriúnachta sonracha cosc ar damáiste trealaimh. Is riail tionscail é gur féidir le teicneoir an rátáil voltais oibriúcháin a mhéadú ach nach féidir leis choíche é a ísliú. Mar shampla, is féidir le múnla rátáilte 440V múnla rátáilte 370V a athsholáthar go sábháilte mar go láimhseálann a ciseal tréleictreach níos tiús strus leictreach níos airde. Mar sin féin, má chuirtear múnla 370V isteach i gciorcad 440V is cúis le briseadh tréleictreach tapa agus teip roimh am.

Os a choinne sin, ní mór do luachanna microfarad teacht go díreach leis na sonraíochtaí dearaidh trealaimh. Má shuiteálann tú toilleoir de mhéid mícheart, amhail aonad 55 µF isteach i gciorcad atá deartha do mhótar 45 µF, aistrítear uillinn na céime rófhada chun tosaigh. Méadaíonn sé seo an tarraingt iomlán reatha sna foirceannadh cúnta, rud is cúis le teip inslithe mótair foirceannadh le himeacht ama.
