CBB60 vs CBB65 Toilleoir: Na Príomhdhifríochtaí arna Míniú

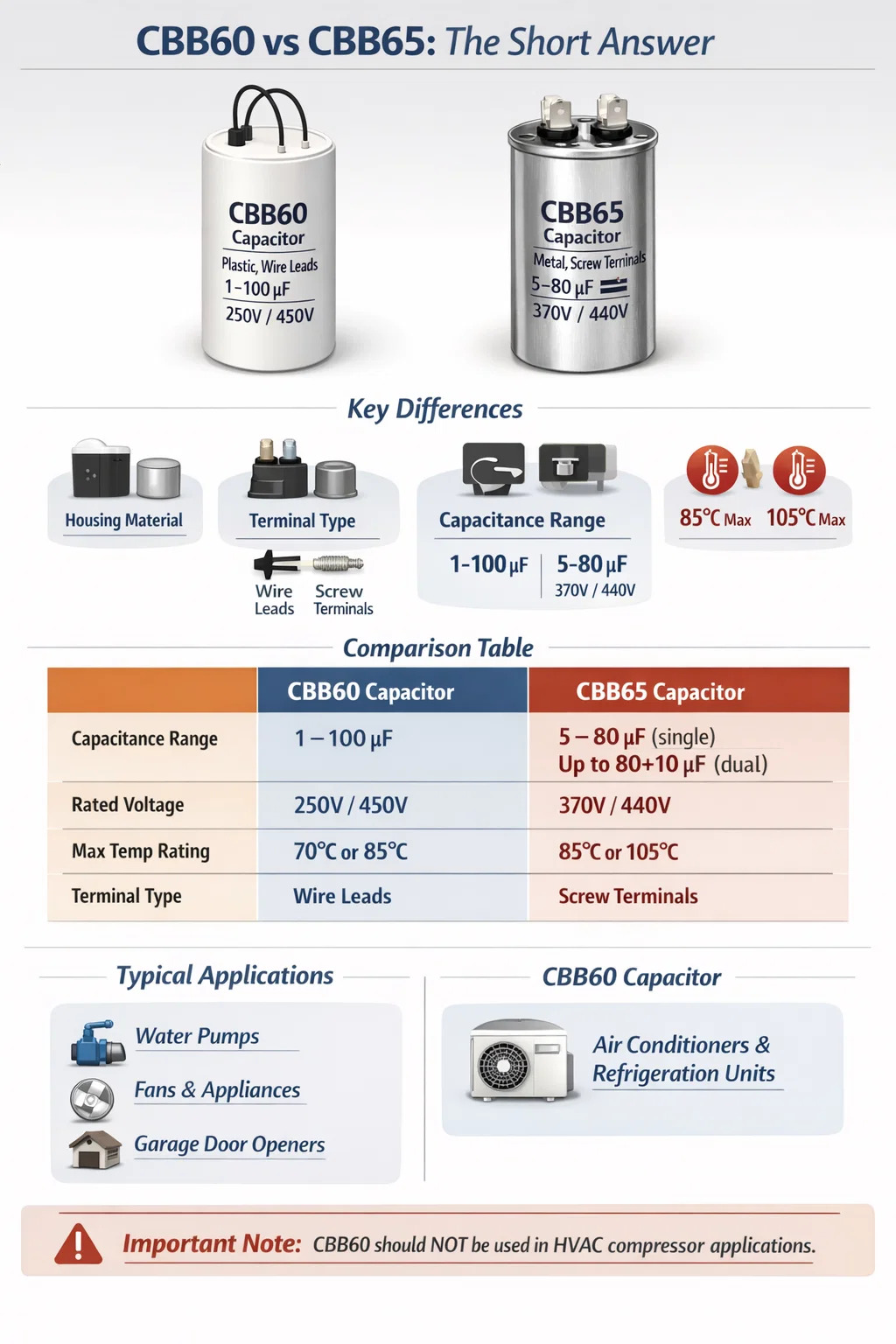

CBB60 vs CBB65: An Freagra Gearr

An difríocht bhunúsach idir a CBB60 toilleoir agus tagann toilleoir CBB65 síos don tógáil fhisiciúil agus don timpeallacht iarratais atá beartaithe. Is toilleoir sorcóireach, sreang-threoraithe é CBB60 atá deartha go príomha le haghaidh ciorcaid tosaithe agus reatha mótair AC aon phas , cé gur canna miotail é CBB65, toilleoir críochfoirt scriú a dhéantar a innealtóireacht le haghaidh feidhmeanna níos troime ar nós comhbhrúiteoirí oiriúntóra aer agus aonaid chuisniúcháin. Is toilleoirí scannáin polapróipiléine iad araon a fheidhmíonn ar chiorcaid AC, ach tá difríocht mhór acu i bhfachtóir foirm, cineál críochfoirt, raon toilleas agus athléimneacht theirmeach.

Má tá tú ag roghnú athsholáthair nó ag foinsiú toilleora le haghaidh dearadh nua, go ginearálta ní bhíonn an dá cheann in-idirmhalartaithe gan aird a thabhairt ar mhodh gléasta, cumraíocht teirminéil, agus uasteorainn teocht oibriúcháin. Má chuirtear mearbhall ar an dá chineál seo - fiú nuair a bhíonn an luach toilleas agus an rátáil voltais comhionann - d'fhéadfadh teip roimh am nó guaiseacha sábháilteachta a bheith ann i dtimpeallachtaí ard-ualaigh.

Tógáil Fhisiciúil agus Fachtóir Foirme

Tá an t-idirdhealú is sofheicthe idir CBB60 agus CBB65 ina bpacáistiú fisiceach.

CBB60 Capacitor: Tithíocht Plaisteacha Sorcóireacha

Úsáideann toilleoir CBB60 comhlacht plaisteach sorcóireach (de ghnáth tithíocht polapróipiléine nó lasair-retardant) le dhá nó ceithre sreang sreang ag síneadh ó cheann amháin. Is gnách go dtéann trastomhas an choirp ó 30 mm go 50 mm , le airde idir 60 mm agus 100 mm ag brath ar toilleas. Ligeann na treoracha seo é a shuiteáil go díreach ar chláir teirminéil mhótair nó é a nascadh trí theirminéil mear-nasctha. Tá an cásáil plaisteach líonta le roisín eapocsa nó filler inslithe comhchosúil chun foirceannadh an scannáin inmheánaigh a shéaladh in aghaidh dul isteach taise.

Toisc go n-úsáideann sé sreanga luaidhe, meastar gur comhpháirt "luaidhe" é an CBB60. Suíonn sé ina seasamh go hiondúil nó ar uillinn laistigh d’urrann toilleora an mhótair, agus é daingnithe le lúibín plaisteach nó gearrthóg. Tá an dearadh spás-éifeachtach agus íseal i gcostas táirgthe, agus is é sin an fáth go bhfuil sé i gceannas ar an mótar caidéil uisce, an mótar lucht leanúna, agus an deighleog mótair fearas beag.

CBB65 Toilleoir : Miotal Alúmanam Can Tithíocht

I gcodarsnacht leis sin, tá toilleoir CBB65 lonnaithe i a canister cóimhiotal alúmanaim cruinn . Is cónaisc scriú-chineáil iad na críochfoirt atá suite ar an mbarr, rud a cheadaíonn naisc sreangaithe shlána a chuireann in aghaidh tonnchrith níos fearr ná sreangáin shimplí. Soláthraíonn an t-imfhálú miotail diomailt teasa níos fearr agus cosaint mheicniúil i gcomparáid le plaisteach. Áirítear ar thoisí tipiciúla trastomhais de 40 mm go 50 mm agus airde ó 70 mm go 120 mm, cé gur féidir le toilleoirí dé-rith (a chomhcheanglaíonn dhá luach toilleas in aonad amháin) a bheith níos mó.

Tá an canna alúmanaim séalaithe le vent faoisimh brú ag bun nó barr, a fheidhmíonn mar chomhla sábháilteachta i gcás róbhrú inmheánach. Tá an ghné seo ríthábhachtach i dtimpeallachtaí comhbhrúiteora inar féidir le teochtaí comhthimpeallacha spike go tapa. Tacaíonn an comhlacht miotail freisin le gléasadh seachtrach trí bhanda nó lúibín strap cruach, arb é an modh caighdeánach tionscail é le haghaidh suiteáil toilleora HVAC.

Comparáid Rátálacha Leictreacha

Feidhmíonn an dá chineál toilleora ar chiorcaid AC, ach tá difríocht idir a bparaiméadar rátáilte ar bhealaí a léiríonn a gcásanna úsáide beartaithe.

Tá aird ar leith tuillte ag na rátálacha voltais. Tá an CBB65 ar fáil beagnach go heisiach i 370 VAC agus 440 VAC chun na coinníollacha voltais a láimhseáil taobh istigh de chórais comhbhrúiteora HVAC, nuair is féidir le borradh nóiméadach le linn tosaithe mótair a bheith i bhfad níos airde ná an voltas líne ainmniúil. Bheadh ​​toilleoirí CBB60 ag 250 VAC tearcrátaithe go contúirteach sna coinníollacha sin—fiú dá mba rud é go raibh an luach toilleas ag teacht leis.

Timpeallachtaí tipiciúla Feidhmchláir

Cuidíonn tuiscint ar an áit a bhfuil gach toilleoir deartha le bheith ag obair le soiléiriú a dhéanamh ar na fáthanna a bhfuil na difríochtaí fisiceacha agus leictreacha ann ar an gcéad dul síos.

I gcás ina nÚsáidtear Toilleoirí CBB60

Is iad toilleoirí CBB60 an toilleoir mótair-reáchtáil agus mótair tosaithe caighdeánach do raon leathan de mhótair ionduchtúcháin aon phas i dtimpeallachtaí dualgas éadrom go meán. I measc na n-iarratas coitianta tá:

• Mótair caidéil uisce (intumtha agus suite ar an dromchla, de ghnáth 0.37 kW go 2.2 kW)
• Lucht leanúna uasteorainn agus lucht leanúna sceite
• Mótair druma meaisín níocháin
• Imshruthaithe aeir bheaga agus trealamh aerála
• Osclóirí doirse gharáiste
• Mótair caidéil linn snámha agus spa sa raon cumhachta níos ísle

Sna timpeallachtaí seo, is gnách go bhfanann teocht oibriúcháin faoi 70 ° C go 85 ° C, agus tá ualaí creathadh measartha. Go hiondúil déantar an comhthimpeallach a rialú go leor go soláthraíonn imfhálú plaisteach cosaint leordhóthanach ar thaise agus ar thionchar meicniúil.

I gcás ina nÚsáidtear Toilleoirí CBB65

Tá toilleoirí CBB65 saintógtha le haghaidh éilimh HVAC agus mótair comhbhrúite cuisniúcháin. Áirítear ar a bpríomhthimpeallachtaí iarratais:

• Aonaid lárnacha comhbhrúiteora aerchóirithe (córais scoilte, aonaid phacáiste)
• Comhbhrúiteoirí caidéil teasa
• Comhbhrúiteoirí cuisniúcháin tráchtála
• Aonaid chomhdhlúthúcháin aer-fhuaraithe
• Mótair lucht leanúna comhdhlúthadáin in aonaid HVAC lasmuigh

I gcomh-aireachta comhbhrúite HVAC lasmuigh ar lá te an tsamhraidh, is féidir leis an teocht inmheánach a bhaint amach 55°C go 70°C comhthimpeallach agus dromchla mótair an chomhbhrúiteora ag cur teasa logánta breise leis. Caithfidh an toilleoir atá suite in aice leis an mótar sin maireachtáil go hiontaofa 85°C go 105°C teocht oibriúcháin leanúnach - sonraíocht a bhfuil an CBB65 rátáilte dó, ach níl formhór na n-aonad caighdeánach CBB60.

Feidhmíocht Theirmeach agus Diomailt Teasa

Tá bainistíocht theirmeach ar cheann de na difríochtaí is brí go teicniúil idir an dá theaghlach toilleora seo, agus míníonn sé go díreach an rogha ábhar.

Gineann toilleoirí scannáin polapróipiléine teas go hinmheánach mar gheall ar chaillteanais thréleictreacha, go háirithe faoi reatha AC leanúnach. I bhfeidhmchlár a ritheann le mótair, déantar an toilleoir a fhuinneamh i gcónaí agus an mótar ag rith - ní comhpháirt bíge tosaithe gairid é ach eilimint atá gníomhach go leanúnach sa chiorcad reatha. Carnann aon teas nach bhfuil scaipthe go héifeachtach taobh istigh den chorp toilleora agus luasghéaraíonn sé díghrádú tréleictreach.

Tá seoltacht theirmeach thart ar 205 W/(m·K) ag alúmanam , cé go bhfuil raon idir 0.1 agus 0.5 W/(m·K) ag gnáthphlaisteach innealtóireachta a úsáidtear i gcuscaí CBB60. Ciallaíonn sé seo go scaipeann canna miotail toilleora CBB65 teas thart ar 400 go 2000 uair níos éifeachtaí trína bhallaí ná an tithíocht phlaisteach CBB60. I dtéarmaí praiticiúla, tá croítheocht an CBB65 faoi ualach fós i bhfad níos ísle ná mar a bheadh ​​​​CBB60 faoi strus leictreach céanna, ag leathnú go díreach shaol na seirbhíse agus ag laghdú an baol teip teirmeach.

Sin é an fáth gur féidir toilleoirí CBB65 a rátáil le haghaidh uasteocht oibriúcháin 105 ° C i leaganacha ard-ghrád - coinníonn an t-imfhálú miotail teocht an scannáin inmheánaigh ag leibhéal marthanach fiú nuair a bhíonn an comhthimpeallach seachtrach foircneach. D’fhéadfadh toilleoir CBB60 atá suiteáilte i gcomh-aireachta comhbhrúiteora lasmuigh atá rátáilte ach go 85°C maireachtáil go teicniúil ag teocht an tseomra ach laghdófar go mór ar a shaol nuair a bhrúnn teocht chomhthimpeallach é i dtreo an uasteorainn go leanúnach i rith mhíonna an tsamhraidh.

Gnéithe Sábháilteachta agus Modhanna Teip

Tá difríocht shuntasach idir fealsúnacht dearadh sábháilteachta toilleoirí CBB60 agus CBB65, rud a léiríonn arís a dtimpeallachtaí imscartha faoi seach.

Scannán Féin-leighis sa dá Chineál

Úsáideann an dá toilleoirí CBB60 agus CBB65 scannán polapróipiléine miotalaithe a bhfuil airíonna féin-leighis. Nuair a tharlaíonn miondealú tréleictreach logánta - puncture micreascópach sa scannán - galú láithreach an leictreoid miotail tanaí ag an láthair sin mar gheall ar an fuinneamh scaoilte, glanadh an locht agus athshlánú insliú. Ligeann an mheicníocht seo don toilleoir maireachtáil ar na mílte teagmhas mionlochta thar a shaol seirbhíse gan teip tubaisteach. Is é an tréith féin-leighis ná neart roinnte de gach toilleoir scannáin CBB-sraith.

Vent Faoisimh Brú i CBB65

Tá toilleoirí CBB65 séalaithe i gcanna alúmanaim le a vent faoisimh brú ionsuite , atá suite de ghnáth ag bun an channa nó comhtháite isteach sa séala clúdach. Má chruinníonn gáis inmheánacha mar gheall ar róvoltas sínte nó díghrádú teirmeach, osclaíonn an gaothrán seo ar bhealach rialaithe, ag scaoileadh brú agus ag cosc ​​ar an gcanna ó réabadh go foréigneach. Is é an toradh ná modh "teip oscailte" sách sábháilte seachas ceann pléascach.

Níl an vent seo ag toilleoirí cásála plaisteacha CBB60. Faoi ró-ualach mór, is féidir le CBB60 at, a thithíocht a scoilteadh, nó sna cásanna is measa réabfaidh sé le fórsa níos tobann, go háirithe mura leor an roisín líonta nó má tá sé in aois. Is eol gur modh teipe é seo i gcuas mótair caidéil droch-aeráilte, áit a gcuirtear moill ar athsholáthar toilleora thar shaolré shábháilte phraiticiúil.

Friotóir Scaoilte

Áiríonn go leor toilleoirí CBB65 - go háirithe iad siúd a dhíoltar i margaí HVAC Mheiriceá Thuaidh - toilleoirí inmheánacha friotóir fola (de ghnáth 10 kΩ go 20 kΩ) sreangaithe trasna na gcríochfort chun voltas iarmharach a urscaoileadh tar éis don aonad a bheith dífhuinnimh. Is gné ríthábhachtach sábháilteachta é seo do theicneoirí seirbhíse a fhéadfaidh an toilleoir a láimhseáil go gairid tar éis dóibh an córas a mhúchadh. Is féidir le muirear iarmharach ar toilleoir 440 VAC de 40 µF a bheith marfach mura scaoiltear é. Féadfaidh nó ní fhéadfaidh toilleoirí CBB60 an friotóir seo a áireamh ag brath ar an monaróir agus ar an ngrád.

Toilleoirí Dual-Rith: Gné Sonrach CBB65

Catagóir táirge suntasach amháin atá laistigh den teaghlach CBB65 ach nach bhfuil fíor-choibhéis aige i CBB60 ná an toilleoir dé-reáchtáil (uaireanta lipéadaítear "dé-toilleoir" nó "toilleoir ubhchruthach" i margaí Mheiriceá Thuaidh).

Tá dhá eilimint toilleora neamhspleácha laistigh de channa alúmanaim amháin ag toilleoir dé-reáchtáil CBB65, ag roinnt críochfort coiteann. Is gnách go mbíonn na trí theirminéil lipéadaithe HERM (comhbhrúiteoir hermetic), FAN (mótar lucht leanúna comhdhlúthadáin), agus COM (coitianta) . Comhdhlúthaíonn sé seo dhá thoilleoir ar leith in aon aonad amháin, rud a shábhálann spás agus costas i dtrealamh HVAC.

Áirítear le cumraíochtaí coiteanna toilleora dé-reáchtála luachanna amhail:

• 35 µF 5 µF / 440 VAC (córas scoilte cónaithe meánmhéide)
• 45 µF 5 µF / 440 VAC (cónaithe níos mó nó tráchtála éadrom)
• 55 µF 7.5 µF / 440 VAC (comhbhrúiteoir ardchumais)
• 80 µF 10 µF / 370 VAC (tosaithe comhbhrúiteora tráchtála trom)

Níl an dé-chumraíocht seo praiticiúil go fisiciúil ach i bhformáid canta miotail toisc go dteastaíonn go leor spáis agus bainistíocht theirmeach le dhá eilimint scannán créachta ar leith. Ní thacódh tithíocht le cás plaisteach ar stíl CBB60 leis an gcumraíocht seo go hiontaofa faoi choinníollacha comhbhrúiteora ardteochta, rud is cúis amháin eile go bhfuil ardán CBB65 fós i gceannas ar HVAC.

Caighdeáin Deimhnithe agus Comhlíonadh

Tá an dá toilleoirí CBB60 agus CBB65 á rialú ag caighdeán náisiúnta na Síne GB/T 3667 , a chlúdaíonn toilleoirí mótair AC. Mar sin féin, léiríonn na catagóirí táirgí faoina dtagann siad laistigh den chaighdeán sin a gceanglais éagsúla. Taobh amuigh de chaighdeáin na Síne, tá deimhnithe breise ag toilleoirí a dhíoltar i margaí domhanda.

• CBB60 toilleoirí go hiondúil bíonn marcáil CE ar mhargaí na hEorpa agus deimhniú UL/CUL do Mheiriceá Thuaidh nuair a úsáidtear é in athchur mótair caidéil agus fean.
• CBB65 toilleoirí do mhargadh HVAC Mheiriceá Thuaidh faoi réir UL 810 (Caighdeán le haghaidh Toilleoirí) agus ní mór dóibh cloí le ceanglais atá liostaithe ag Ollscoil Luimnigh le húsáid i dtrealamh HVAC liostaithe. Tá marcálacha comhlíonta CSA agus RoHS ag go leor acu freisin.

Nuair a chuirtear cineál sonrach toilleora in ionad toilleoirí i dtrealamh ar deimhníodh é ar dtús, féadfar deimhniú an trealaimh a chur ar neamhní go teicniúil agus comhpháirt de chatagóir dhifriúil a chur in ionad comhpháirte neamhdheimhnithe agus d'fhéadfaí saincheisteanna dliteanais a chruthú, go háirithe i suiteálacha tráchtála atá faoi réir iniúchta rialta.

Conas na Marcanna ar Gach Capacitor a léamh

Déanann an dá toilleoirí CBB60 agus CBB65 a gcuid sonraíochtaí tábhachtacha a phriontáil go díreach ar an tithíocht. Trí na marcálacha seo a thuiscint is féidir rogha cruinn athsholáthair a dhéanamh gan tomhas a dhéanamh.

Seans go léifeadh gnáthlipéad toilleora CBB60:

CBB60 - 30 µF ± 5% - 450 VAC - 50/60 Hz - 85°C

Seans go léifeadh gnáthlipéad toilleora CBB65:

CBB65A – 45 5 µF ± 5% – 440 VAC – 50/60 Hz – 105°C – P2 (aicme friotóra sceite)

Léiríonn an iarmhír "A" i CBB65A go coitianta go bhfuil friotóir scaoilte inmheánach ann. Aithníonn an luach dé-toilleais (m.sh., 45 5 µF) láithreach é mar aonad dé-reáchtáil. Deimhníonn rátáil voltais 440 VAC agus rátáil teochta 105 ° C go bhfuil sé rátáilte le haghaidh seirbhíse comhbhrúiteora.

Nuair a athsholáthar ceachtar toilleoir, meaitseáil na trí phríomh-pharaiméadair —luach toilleas, rátáil voltais, agus rátáil teochta—riachtanach. Ní ghlacfar riamh le voltas níos ísle nó rátáil teochta níos ísle a chur ina ionad. Tá voltas níos airde nó rátáil teochta níos airde sábháilte go leictreach mar ionadach, cé go gcaithfear toisí fisiceacha a fhíorú freisin.

Ionchais Saoil agus Patrúin Díghrádaithe

Braitheann saolré an toilleora go mór ar theocht oibriúcháin, ar strus voltais, agus ar thimthriall dleachta. Is cineálacha scannáin mhiotalaithe iad CBB60 agus CBB65 araon, a sháraíonn toilleoirí leictrealaíoch de ghnáth i seirbhís mhótair AC, ach tá a saol seirbhíse ionchais difriúil mar gheall ar a gcoinníollacha iarratais.

Saol Seirbhíse CBB60

I ngnáthsheirbhís mótair caidéil nó mótair lucht leanúna ag teocht chomhthimpeallach measartha (faoi bhun 40 ° C), is féidir le toilleoir CBB60 ardchaighdeáin a bhaint amach 30,000 go 50,000 uaireanta oibriúcháin sula dtarlaíonn sruth suntasach toilleas. I dtrealamh úsáide séasúrach (cosúil le caidéal linn snámha a ritheann 8 n-uaire in aghaidh an lae le linn séasúr 6 mhí), is ionann é seo agus thart ar 10 go 17 mbliana seirbhíse. Mar sin féin, i imfháluithe droch-aeráilte nó in aice le foinsí teasa, féadann sé seo titim go géar - teipeann ar aonaid áirithe laistigh de 3 go 5 bliana i gcúinsí caidéil ardteochta.

Saol Seirbhíse CBB65

Maidir le seirbhís comhbhrúiteora HVAC, is gnách go ndéantar rátáil ar toilleoir CBB65 i dtógáil ar ardchaighdeán 60,000 uair an chloig nó níos mó ag teocht rátáilte. Mar sin féin, tá coinníollacha seirbhíse HVAC sa saol fíor crua ar na toilleoirí. Is féidir le borradh voltais ó theagmhais eangaí áirgiúlachta, tosaithe crua an chomhbhrúiteora arís agus arís eile, agus oibriú marthanach ag teocht chomhthimpeallach os cionn 40 ° C saol seirbhíse éifeachtach a laghdú go 8 go 15 bliana in iarratais chónaithe. Sin é an fáth go molann teicneoirí seirbhíse HVAC in aeráidí te go minic athsholáthar toilleora réamhghníomhach gach 7 go 10 mbliana fiú sula dtarlaíonn teip infheicthe.

Is é sruth toilleas an modh díghrádaithe is coitianta sa dá chineál. D'fhéadfadh toilleoir a chaill níos mó ná 10% dá toilleas rátáilte a chur faoi deara go dtarraingeoidh an mótar sruth níos airde, go n-imeoidh sé níos teo, agus go n-éireoidh sé le héifeachtúlacht laghdaithe - fiú mura bhfuil teipthe go hiomlán air. Má dhéantar toilleas a thomhas le méadar toilleas le linn gnáthchothabhála, féadtar é seo a ghabháil sula n-eascraíonn teip comhbhrúiteora.

Idirmhalartaithe: An Féidir Leat Ceann a Chur in ionad an Eile?

Tá sé seo ar cheann de na ceisteanna is praiticiúla a thagann chun cinn i gcásanna seirbhíse allamuigh agus athsholáthair.

I mbeagán focal: is féidir CBB65 a chur in ionad CBB60 i bhformhór na n-iarratas, ach níor cheart go gcuirfí CBB60 in ionad CBB65 in iarratais chomhbhrúiteora.

Má theastaíonn athsholáthar uait le haghaidh toilleoir CBB60 mótair caidéil agus aonad CBB65 le toilleas meaitseála agus rátáil voltais níos airde ar fáil, oibreoidh sé go leictreach agus d'fhéadfadh sé go n-éireoidh sé níos fearr ná an fad saoil bunaidh mar gheall ar a shaintréithe teirmeacha níos fearr. Bheadh ​​ort aghaidh a thabhairt ar an difríocht cineál teirminéil (teirminéal scriú vs. sreang luaidhe) le nascóirí cuí.

Níl sé inmholta dul an treo eile - toilleoir CBB60 a shuiteáil isteach i bhfeidhmchlár comhbhrúiteora HVAC - ar roinnt cúiseanna:

• D’fhéadfadh sé nach leor rátáil teochta an CBB60 (85°C go minic) le haghaidh coinníollacha timpeallachta marthanacha an chomhbhrúiteora.
• Níl an rátáil voltais (250 VAC coitianta ar CBB60) ag luí leis an tseirbhís comhbhrúiteora 370-440 VAC.
• Níl sreang-luaidhe oiriúnach do thimpeallacht tonnchrith aonaid chomhbhrúiteora gan faoiseamh brú breise.
• Ciallaíonn aon vent faoisimh brú modh teip níos contúirtí faoi strus teirmeach.
• Ciallaíonn easpa cumraíochta dé-rith go mbeadh gá le dhá aonad ar leith i gcás ina bhfreastalaíonn aonad dé-reáchtáil amháin CBB65 de ghnáth.

Breithnithe Praghas agus Infhaighteachta

Ó thaobh foinsiú tráchtála de, tá toilleoirí CBB60 agus CBB65 i leibhéil éagsúla sa mhargadh.

Is comhpháirteanna tráchtearraí ard-toirte iad toilleoirí CBB60. A caighdeánach 20 µF / 450 VAC CBB60 ó mhonaróir lár-sraith costais go garbh Ó 0.80 go $2.50 in aghaidh an aonaid in orduithe toirte. Tá siad ar fáil go forleathan ó dháileoirí leictreonaic, soláthraithe páirteanna fearas, agus margaí ar líne ar fud an domhain.

Ordaíonn toilleoirí CBB65, go háirithe cineálacha dé-reáchtála le haghaidh úsáide HVAC, praghsanna níos airde a léiríonn a dtógáil níos casta agus ábhair de ghrád níos airde. A 45 5 µF / 440 VAC dé-reáchtáil CBB65 go hiondúil costais $4 go $15 in aghaidh an aonaid sa mhiondíol, agus uaireanta sroicheann aonaid brandáilte ó mhórsholáthraithe HVAC OEM $20 go $30. Is fadhb dhoiciméadaithe iad toilleoirí CBB65 góchumtha agus faoi bhun caighdeáin sa mhargadh páirteanna athsholáthair HVAC - aonaid le cannaí alúmanaim ach tá tógáil inmheánach neamhleor tar éis teipeanna comhbhrúiteora a dhéanamh de bharr imeacht ó lamháltas go tapa nó teip ró-luath faoi theas. Moltar ceannach ó dháileoirí creidiúnacha agus marcanna liostála OL a fhíorú.
