Cad A Úsáidtear Toilleoir CBB60 Le haghaidh? Feidhmchláir & Treoir

Cad A Úsáidtear Toilleoir CBB60 Le haghaidh?

A CBB60 toilleoir is toilleoir rith mótair AC de chineál scannáin é a úsáidtear go príomha chun mótair ionduchtaithe aon phas a thosú agus a reáchtáil i gcaidéil uisce, caidéil intumtha, meaisíní níocháin, comhbhrúiteoirí aeir, agus fearais mótair-tiomáinte dá samhail. Soláthraíonn sé an t-athrú céime is gá chun réimse maighnéadach rothlach a ghiniúint taobh istigh den mhótar, rud a ligeann dó tosú faoi ualach agus oibriú rianúil, éifeachtach a chothabháil le linn úsáide leanúnach. Murab ionann agus toilleoirí tosaithe leictrealaíoch, tá an CBB60 rátáil le haghaidh nasc buan sa chiorcad agus fanann sé fuinneamh ar feadh timthriall oibríochta an mhótair.

Aithnítear leis an ainmniúchán "CBB" gur toilleoir scannáin mhiotalaithe polapróipiléine é - aicmiú caighdeánach Síneach. Tagraíonn an "60" don fhochatagóir ar leith a chlúdaíonn toilleoirí mótair-rith atá deartha le haghaidh feidhmeanna AC. Déantar na comhpháirteanna seo a tháirgeadh go forleathan de réir caighdeáin IEC 60252 agus GB/T 3667, agus is é a n-iontaofacht a chinneann go díreach an dtosaíonn caidéal nó mótar ar an gcéad iarracht nó an teip roimh am.

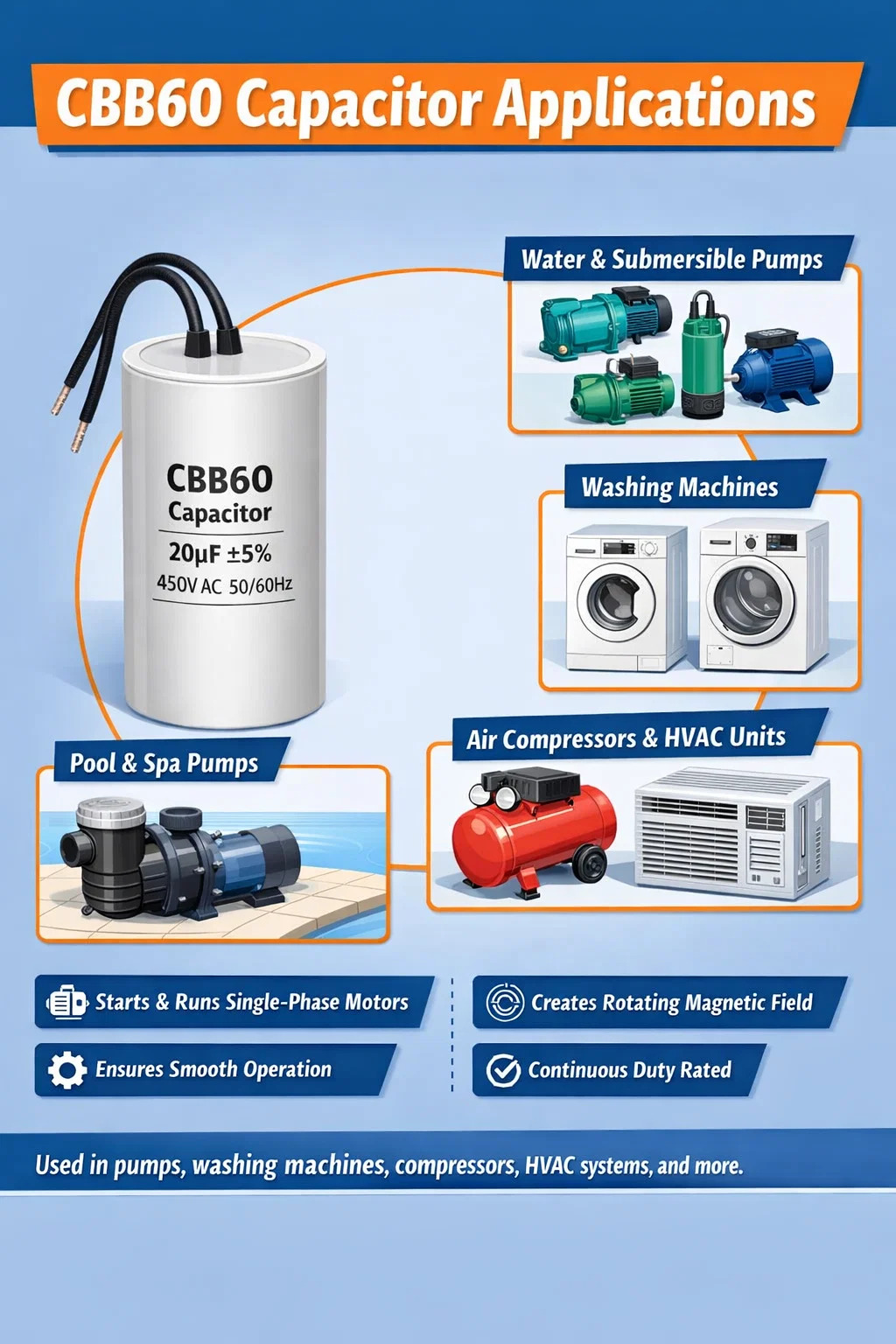

Feidhmchláir Lárnacha de Thoilleoirí CBB60

Tá an toilleoir CBB60 le feiceáil i raon ionadh leathan trealaimh. Cé go bhfuil feidhm ag caidéil i gceannas ar an margadh, de bharr cumas an chomhpháirte voltas AC leanúnach a láimhseáil ag minicíocht rátáilte, tá sé oiriúnach cibé áit a dteastaíonn mótair aon phas le cuidiú leis an dara céim a chruthú.

Caidéil Uisce agus Caidéil Intumtha

Is é seo an cás úsáide is mó ar fud an domhain. Caidéil uisce cónaithe ó 0.37 kW go 2.2 kW beagnach go huilíoch ag brath ar toilleoir rith CBB60. Teastaíonn toilleoir ó chaidéil gairdín, scairdeanna tobair éadomhain, intumtha domhain-thoibreacha, agus caidéil teanndáileog brú chun an soláthar aon phas a roinnt ina dhá chéim éifeachtacha. Is gnách go dtiteann luachanna toilleas d’fheidhmchláir chaidéil idir 6 µF agus 100 µF , le voltais oibre de 250 VAC nó 450 VAC ag brath ar an voltas soláthair agus dearadh mótair.

CBB60 teipthe i gciorcad caidéil is cúis leis an mótar crónán ag am tosaithe ach ní rothlaíonn sé - tarraingíonn sé sruth faoi ghlas rótar (go minic 6–8 huaire an sruth reatha rátáilte) gan sníomh, rud a fhéadfaidh an foirceannadh a róthéamh agus a dhó laistigh de soicind má theipeann ar an gcosaint theirmeach turas in am.

Meaisíní Níocháin

Úsáideann meaisíní níocháin de chineál druma agus barrluchtaithe toilleoirí CBB60 ar an bpríomh-mhótar níocháin agus go minic ar an mótar caidéil draein freisin. Is gnách go mbíonn luachanna toilleas anseo 8 µF go 20 µF ag 450 VAC . Is comhartha clasaiceach é meaisín níocháin a thosaíonn ach a mhainníonn corrú nó casadh i gceart — in ainneoin go bhfuil fuaim dhathach á dhéanamh ag an mótar — de toilleoir CBB60 díghrádaithe a bhfuil a toilleas tite faoi bhun íostairseach an mhótair.

Comhbhrúiteoirí Aeir agus Trealamh HVAC

Is minic go mbíonn aonaid CBB60 ardtoilleadh ag teastáil ó chomhbhrúiteoirí aeir aonchéime a úsáidtear i gceardlanna agus i mbánna seirbhíse feithicleach — luachanna an 50 µF go 100 µF coitianta ar mhótair chomhbhrúiteora 1.5 kW go 3 kW. Úsáideann roinnt mótair lucht leanúna HVAC agus comhbhrúiteoirí beaga in aonaid aerchóirithe fuinneoige toilleoirí reáchtáil ar stíl CBB60 freisin, ach i margaí Mheiriceá Thuaidh tá an fhormáid ubhchruthach-alúmanam níos forleithne agus an cruth sorcóireach CBB60 i gceannas ar an Áise agus go leor den Eoraip.

Fearais Eile Tí Mótartiomáinte

Úsáideann caidéil cúrsaíochta linn snámha agus spa, caidéil chórais uisciúcháin, mótair phróiseála gráin, deileanna beaga, agus fiú roinnt comhbhrúiteoirí cuisniúcháin i bhfuaraitheoirí tráchtála toilleoirí CBB60. Is féidir le haon fheidhmchlár a ritheann mótar ionduchtaithe aon phas toilleora scoilte (PSC) nó mótair ionduchtaithe aon phas toilleora tosaithe (CSCR) CBB60 a úsáid sa suíomh reatha.

Conas a Oibríonn Toilleoir CBB60 i gCiorcad Mótair

Ní féidir le cumhacht AC aon phas inti féin réimse maighnéadach rothlach a chruthú i statóir mótair — ní tháirgeann sé ach réimse bíogach a fhágann go creathadh an rótar ach nach ndéanann sé casadh. Chun é seo a réiteach, úsáideann dearthóirí mótair toilleoir reatha atá ceangailte i sraith le dara foirceannadh (cúnta). Aistríonn an toilleoir an chéim reatha sa foirceannadh sin thart ar 90 céim leictreach i gcoibhneas leis an sruth sa phríomhfhoirceannadh. Cruthaíonn an soláthar saorga dhá chéim seo an réimse maighnéadach rothlach a tháirgeann an chasmhóimint agus a ligeann don mhótar féin-thosú agus a reáchtáil go leanúnach.

Fanann an CBB60 go buan sa chiorcad — murab ionann agus toilleoirí tosaithe leictrealaíoch, a lasctar amach trí lasc lártheifeacha nó sealaíochta a luaithe a shroicheann an mótar thart ar 75–80% den luas sioncrónach. Ciallaíonn sé seo go gcaithfidh an CBB60 strus leanúnach voltas AC a láimhseáil gan sruth suntasach toilleas. Tugann tógáil scannán polapróipiléine miotalaithe an cumas seo dó: tá fachtóir diomailt an-íseal ag polapróipiléine (tan δ ≤ 0.001 ag 1 kHz) , rud a chiallaíonn nach gcuirtear mórán fuinnimh amú mar theas taobh istigh den toilleoir le linn oibriú.

Déanann maoin thábhachtach féin-leighis idirdhealú a dhéanamh ar toilleoirí scannáin mhiotalaithe ó chineálacha scragall. Má bhíonn miondealú logánta mar thoradh ar locht micreascópach sa scannán tréleictreach, déanann an leictreoid miotail vaporizes timpeall an láthair locht, á leithlisiú seachas ciorcad gearr a chruthú. Ligeann an mheicníocht seo do toilleoirí CBB60 maireachtáil ó am go chéile spikes voltais a scriosfadh dearadh neamh-féin-leighis.

Mínítear Sonraíochtaí agus Rátálacha Buntábhachtacha

Tá sé ríthábhachtach lipéad toilleora CBB60 a léamh i gceart chun an t-athsholáthar ceart a roghnú. Míníonn an tábla seo a leanas na paraiméadair choiteanna agus a ngnáthraonta.

Rátáil Voltais: 250 VAC vs 450 VAC

Is é an rátáil voltais AC an paraiméadar is minice nach dtuigtear. Tá CBB60 rátáil 250 VAC oiriúnach do mhótair a sholáthraítear ón bpríomhlíonra 220–240 VAC, ach caithfidh an rátáil a chur san áireamh gur féidir leis an voltas toilleora i mótair PSC reatha a bheith níos airde ná an voltas soláthair. I roinnt dearaí mótair ard-duillín, sroicheann voltas críochfoirt an toilleora 1.1 go 1.5 uair an voltas soláthair . Sin é an fáth go sonraítear toilleoirí caidéil i 230 margadh VAC go minic ag 450 VAC — ag soláthar lamháil shubstaintiúil sábháilteachta agus ag cur go mór le saol seirbhíse. Trí úsáid a bhaint as toilleoir 250 VAC ina bhfuil 450 VAC sonraithe, gearrtar go mór an saolré trí aosú tréleictreach luathaithe.

Luach Cumais agus Meaitseáil Mótair

Cuir an luach toilleas céanna in ionad i gcónaí mar atá sonraithe ar ainmchlár an mhótair nó sa lámhleabhar seirbhíse. Laghdaíonn undervalue an chasmhóimint tosaigh agus féadann sé cosc ​​a chur ar an mótar tosú faoi ualach. Aistríonn róluach an chéim reatha ró-fhada, ag díchothromú na sruthanna tochrais, ag méadú teasa, agus d’fhéadfadh an foirceannadh cúnta róthéamh a dhéanamh. Diallais níos faide anonn ±10% den luach rátáilte go ginearálta meastar go bhfuil siad lasmuigh de theorainneacha inghlactha maidir le hionadú toilleora rite.

Tógáil Fhisiciúil Toilleora CBB60

Tá cruth sorcóireach sainiúil ag an CBB60 le cás plaisteach bán nó liath, a dhéantar de ghnáth as tithíocht polapróipiléine lasair-retardant. Tá an foirceannadh inmheánach comhdhéanta de dhá shraith scannán polapróipiléine mhiotalaithe atá créachta go docht le chéile. Déantar caipíní deireadh miotail a spraeáil (próiseas Schoopage) ar fhoircinn an eilimint chréachta chun teagmháil a dhéanamh leis na sraitheanna scannáin mhiotalaithe, agus tá luaidhe nó críochfoirt sreang ceangailte leis na caipíní deiridh seo.

Tá an eilimint chréachta cuimsithe i roisín eapocsa sula gcuirtear isteach sa chás plaisteach é. Feidhmíonn an líonadh roisín seo ilchuspóirí: cuireann sé cosc ​​​​ar iontráil taise, taisíonn sé creathadh, feabhsaíonn sé aistriú teasa ón eilimint go dtí an cás, agus coinníonn sé an foirceannadh cobhsaí go meicniúil le linn creathadh mótair.

Athraíonn cumraíochtaí críochfoirt de réir an mhargaidh agus an fheidhmchláir:

• Dhá luaidhe sreang (is coitianta le haghaidh feidhmeanna caidéil, solder díreach nó nasc spád)
• Ceithre sreang sreang (dhá cheann in aghaidh an teirminéil, le haghaidh sreangú slabhra Nóinín níos éasca i bpainéil ilmhótair)
• Críochfoirt scriú ar an gcaipín barr (a úsáidtear i roinnt brandaí caidéil Iodáilis agus OEManna comhbhrúiteora)
• Cluaisíní faston / spád (cluaisíní 6.3 mm, coitianta in iarratais meaisín níocháin)

Ní dhéantar toisí fisiceacha a chaighdeánú ar fud na monaróirí. A 20 µF / 450 VAC D’fhéadfadh go mbeadh trastomhas coirp 35 mm ag CBB60 agus airde 60 mm ó mhonaróir amháin agus 40 mm × 70 mm ó mhonaróir eile. Agus athsholáthar á ordú, deimhnigh i gcónaí go n-oireann na toisí fisiceacha don lúibín mótair nó gearrthóg gléasta atá ann cheana féin.

CBB60 vs Cineálacha Eile Toilleora Mótair

Cuidíonn tuiscint ar an áit a n-oireann an CBB60 i gcomparáid le cineálacha coitianta eile toilleora mótair chun an chomhpháirt cheart a roghnú agus fadhbanna mótair a dhiagnóiseadh go cruinn.

Breathnaíonn an CBB61 go fisiciúil cosúil leis an CBB60 - úsáideann an dá chásáil phlaisteacha sorcóireacha - ach déantar an CBB61 a innealtóireacht le haghaidh mótair aonad faoi dhíon lucht leanúna agus aerchóirithe a bhfuil riachtanais chasmhóiminte tosaigh níos ísle acu. Má chuirtear CBB61 in ionad caidéal tromshaothair, is féidir go dtiocfadh teip roimh am toisc nach bhfuil an cás agus na críochfoirt CBB61 rátáilte do na luachanna toilleas níos airde agus na hualaí reatha leanúnacha atá tipiciúil i seirbhís caidéil. Tá an Tá cás sorcóireach CBB60 níos láidre ó thaobh struchtúir de agus de ghnáth rátáil IP44 nó IP54, rud a fhágann go bhfuil sé oiriúnach do sheomraí caidéil humid agus imfháluithe lasmuigh.

Conas a Léirítear Má Theip ar Thoilleoir CBB60

Tá teip toilleora ar cheann de na cúiseanna is coitianta le mífheidhmiú mótair, agus díghrádaíonn toilleoirí CBB60 ar bhealaí intuartha. Má aithníonn tú na modhanna teip, cuireann sé dlús leis an diagnóis agus cuireann sé cosc ​​ar athsholáthar mótair gan ghá.

Diagnóis Bunaithe ar Shiomptóim

• Cromáin mótair ach ní thosóidh sé: Fuinneamhaíonn an príomhthochrán ach gan dóthain srutha aistrithe céimnithe sa foirceannadh cúnta, ní féidir leis an rotor go leor chasmhóiminte a tháirgeadh chun frithchuimilt statach a shárú. Is é seo an symptom is coitianta de teip iomlán toilleora (ciorcad oscailte).
• Tosaíonn mótair go mall nó ní thosaíonn sé ach amháin má thugtar casadh láimhe dó: Tá laghdú suntasach tagtha ar an toilleadh (go hiondúil níos mó ná 20% faoi bhun an luacha rátáilte) ach níor theip air go hiomlán. Is féidir leis an mótar rith nuair a thosaigh sé ach ní féidir é féin a thosú go hiontaofa.
• Ritheann mótair ach róthéamh: Seachadann toilleoir páirt-ghearrtha aistriú céime mícheart, ag méadú an tsrutha sa foirceannadh cúnta agus ag cruthú teasa neamhghnácha. Féadfaidh an mótar a chosantóir teirmeach a thuisle arís agus arís eile.
• Sreabhadh caidéil laghdaithe gan aon chúis le feiceáil: Laghdaíonn toilleoir meathlaithe éifeachtacht mhótair. Bogann an caidéal uisce fós ach ag brú níos ísle nó ráta sreafa, agus fanann tomhaltas fuinnimh mar an gcéanna nó méaduithe.
• Cás bulging nó scoilte: Is cúis le brú inmheánach gáis ó bhriseadh tréleictreach an cás plaisteach a dhífhoirmiú. Is táscaire seachtrach infheicthe é seo ar theip thubaisteach.

Tástáil Le Méadar Cumais

Scaoil an toilleoir amach ar dtús trí na teirminéil a ghiorrú trí fhriotóir 10 kΩ ar feadh 5 soicind ar a laghad — ná déan iad a ghearr go díreach riamh, mar is féidir leis an mborradh gairid srutha dochar a dhéanamh don mhiotalú inmheánach. Ansin tomhas toilleas le tacar ilmhéadar digiteach go dtí mód toilleas nó le méadar LCR tiomnaithe. Léamh laistigh ±5% den luach lipéadaithe léiríonn go bhfuil an toilleoir sláintiúil. Deimhníonn léamha faoi bhun 80% den toilleas rátáilte nó léamh ciorcad oscailte (léirithe mar OL nó ró-ualach ar fhormhór na méadar) gur gá an toilleoir a athsholáthar.

Úsáidtear tástáil friotaíochta inslithe le megohmmeter ag 500 VDC i dtimpeallachtaí seirbhíse gairmiúla chun díghrádú tréleictreach luathchéime a bhrath sula n-éiríonn sruth toilleas trom. Ba chóir go dtaispeánfadh CBB60 sláintiúil friotaíocht inslithe go maith os cionn 1000 MΩ ; léiríonn léamha faoi bhun 100 MΩ go bhfuil an tréleictreach tar éis taise a ionsú nó go bhfuil sé ag tosú ag teip.

Na Cúiseanna le Teip Toilleora CBB60 agus Conas iad a Chosc

Níl an chuid is mó de theipeanna CBB60 randamach - eascraíonn siad as coinníollacha oibriúcháin nó suiteála ar leith ar féidir iad a aithint agus a cheartú chun saol seirbhíse a leathnú. Is féidir le toilleoir dea-shonraithe agus suiteáilte i gceart a bheith caite 10 go 20 bliain i seirbhís caidéil leanúnach. D’fhéadfadh go dteipfeadh ar aonaid ar dhroch-chaighdeán nó ar aonaid a nochtar do dhálaí díobhálacha laistigh de 2-3 bliana.

Overvoltage agus Voltas Borrtha

An phríomhchúis le teip roimh am. Cuireann éagsúlachtaí voltas greille, borrtha lasctha, agus ardú voltais capacitive i bhfoirceannadh cúnta mótair béim ar an tréleictreach. Luathaíonn gach volta os cionn an voltais oibre rátáilte aosú go heaspónantúil — is é riail an ordóg in innealtóireacht toilleora scannáin ná leathnaíonn gach ardú teochta 10°C nó gach róvoltas 10% saol na seirbhíse go garbh . Soláthraíonn sonrú 450 toilleoirí VAC do 230 feidhmchlár caidéil VAC seachas 250 VAC cosaint bhríoch i gcoinne imeachtaí borrtha.

Teocht Oibriúcháin Iomarcach

Nascann teocht inmheánach an toilleora teocht chomhthimpeallach le féin-théamh óna chaillteanais tréleictreach féin agus teas seolta ón mótar. Is féidir le toilleoirí atá suite go díreach in aghaidh an fhráma mótair i imfháluithe droch-aeráilte teochtaí acomhal 20–30°C os cionn na timpeallachta . Laghdaítear an riosca seo má choinnítear an toilleoir ar shiúl ó fhoinsí teasa, ag baint úsáide as lúibín gléasta ar leith le sruth aeir, nó ag roghnú aicme teochta níos airde (85°C nó rátáil 105°C).

Taise agus Uisce isteach

Nochtann seomraí caidéil agus suiteálacha lasmuigh toilleoirí do thaise ard. Tá ionsú íseal taise go nádúrtha ag scannán polapróipiléine, ach ligeann droch-shéalaithe an cháis nó na limistéar faireoga teirminéil an taise a rianú feadh na dtreoir agus isteach sa chorp le himeacht ama. Fíoraigh i gcónaí rátáil IP an tithíocht toilleora a mheaitseálann an timpeallacht suiteála. Is é IP44 an t-íosmhéid do shuíomhanna fliucha nó tais; Is fearr IP54 nó IP55 le haghaidh úsáide díreach lasmuigh nó suiteálacha a bhfuil seans maith go splanc iontu.

Minicíocht Tosaigh Mótair

Táirgeann gach tosaithe mótair spíc sruth inrush gairid tríd an toilleoir. Feidhmchláir le rialú lasc brú a chuireann an caidéal ar siúl agus as go minic - d'fhéadfadh go leor uaireanta in aghaidh na huaire - béim níos mó ar an toilleoir ná iad siúd a ritheann an mótar go leanúnach. Má sháraíonn an minicíocht tosaithe timthriall dleachta rátáilte an mhonaróra mhótair, smaoinigh ar toilleoir a bhfuil rátáil reatha borrtha níos airde aige nó laghdaigh minicíocht tosaithe trí mhéid brú-umar.

Roghnú an Toilleora Athsholáthair Ceart CBB60

Tá an próiseas athsholáthair simplí má bhailítear an fhaisnéis cheart ar dtús. Lean an seicheamh seo chun earráidí ordaithe a sheachaint.

1. Léigh lipéad an toilleora ar theip air: Toilleas taifeadta (µF), rátáil voltais (VAC), agus minicíocht (Hz). Má tá an lipéad doléite, seiceáil an t-ainmchlár mótair nó an lámhleabhar seirbhíse chun an luach sonraithe toilleora a rith.
2. Meaitseáil nó sáraíonn sé an rátáil voltais: Ná cuir rátáil voltais níos ísle in áit. Tá sé sábháilte agus tairbheach uasghrádú go rátáil voltais níos airde (m.sh., 450 VAC in ionad 250 VAC sa toilleas céanna).
3. Meaitseáil toilleas díreach laistigh de ±5%: Ba cheart go bhfaigheadh mótair atá sonraithe le haghaidh toilleora rith 20 µF inneall athsholáthair idir 19 µF agus 21 µF. Seachain diallais thar 10%.
4. Fíoraigh toisí fisiceacha: Seiceáil go n-oireann an t-athsholáthar don lúibín gléasta. Tomhais trastomhas an choirp agus an fad idir na teirminéil má dhéantar ordú ar líne.
5. Seiceáil an cineál teirminéil: Caithfidh luaidhe sreang, cluaisíní Faston, nó críochfoirt scriú a bheith ag teacht leis an gcumraíocht sreangú mótair atá ann cheana féin.
6. Roghnaigh cáilíocht thar an bpraghas is ísle: Soláthraíonn toilleoirí ó mhonaróirí a fhoilsíonn tuarascálacha tástála tríú páirtí agus a chomhlíonann caighdeáin IEC 60252-1 nó GB/T 3667 saol seirbhíse níos comhsheasmhaí ná aonaid neamhbhrandála gan aon doiciméadú cáilíochta inrianaithe.

Nuair nach bhfuil an luach bunaidh anaithnid agus go bhfuil ainmchlár an mhótair caillte, is féidir meastachán garbh a dhéanamh ó rátáil cumhachta mótair. Mar riail ghinearálta, éilíonn mótair ionduchtaithe aon phas thart 7–8 µF in aghaidh na cileavata d’aschur rátáilte maidir le toilleoir rith, cé go n-athraíonn sé seo go mór de réir dearadh mótair agus comhaireamh cuaille. Níl san fhigiúr seo ach meastachán tosaigh — ba cheart luachanna cearta a dheimhniú i gcónaí le sonraí an mhonaróra.

Réamhchúraimí Sábháilteachta agus Toilleoirí CBB60 á Láimhseáil

Stórálann toilleoirí scannáin a úsáidtear in iarratais mótair fuinneamh suntasach. Tá toilleoir 50 µF luchtaithe go buaic 450 VAC (thart ar 636 V buaic) stór 10 ngúl fuinnimh - go leor chun a bheith ina chúis le dó tromchúiseach nó gabháil chairdiach má scaoiltear tríd an gcorp daonna é. I measc na gcleachtas sábháilteachta caighdeánach tá:

• Déan an chumhacht a dhícheangal agus a ghlasáil amach don mhótar sula dteagmháil leat an toilleoir.
• Fan ar a laghad 60 soicind tar éis an dínasctha cumhachta sula dtiocfaidh tú i dtreo na teirminéil - is féidir leis an gciorcad cúnta mótair an lucht a choinneáil tar éis an soláthar a ghearradh.
• Doirteadh trí fhriotóir (10 kΩ, 5 W nó rátáil níos airde) atá á gcoimeád ag tóireadóirí inslithe, gan ciorcad díreach riamh.
• Ná déan iarracht toilleoir teipthe a dheisiú nó a oscailt - níl aon ghuais cheimiceach ag baint leis an ábhar (scannán polapróipiléine agus eapocsa), ach d'fhéadfadh an cásáil a bheith faoi bhrú inmheánach dá mba rud tubaisteach an teip.
• Déan toilleoirí ar theip orthu a dhiúscairt de réir rialacháin áitiúla WEEE (Dramhthrealamh Leictreach agus Leictreonach) — ná cuir líonadh talún i ndlínsí ina bhfuil deighilt leictreonach dramhaíola ag teastáil.

Ceisteanna Coitianta Maidir le CBB60 Capacitors

An féidir liom toilleas níos airde CBB60 ná mar a shonraítear a úsáid chun níos mó chasmhóiminte tosaigh a fháil?

Tá toilleoir reatha ró-mhór ina chúis le sruth iomarcach sa foirceannadh cúnta le linn gnáth-reáchtáil, rud a fhágann róthéamh agus saol mótair giorraithe. Má tá gá le níos mó chasmhóiminte tosaigh, is é an réiteach ná toilleoir tosaithe tiomnaithe (cineál leictrealaíoch) a chur leis i gcomhthreo leis an toilleoir reatha, arna lascadh amach le sealaíochta nó lasc lártheifeacha. Ná ró-mhór an rith c
